AIQ+VE 直行程智能電動執行機構

關鍵詞：AIQ+VE 直行程智能電動執行機構

所屬分類：智能型

產品概述：AIQ+VE 直行程智能電動執行機構 得益于AIQ執行機構的所有優點，AIQ+VE擁有線性輸出傳動系統，調節推力輸出可達100kN1.AIQ18（AC380V）直行程：^大推力20000N，行程范圍10mm～100mm2.AIQ18（AC220V）直行程：^大推力10000N，行程范圍10mm～100mm3.AIQ25（AC380V）直行程：^…

在線咨詢

產品詳情圖片集錦

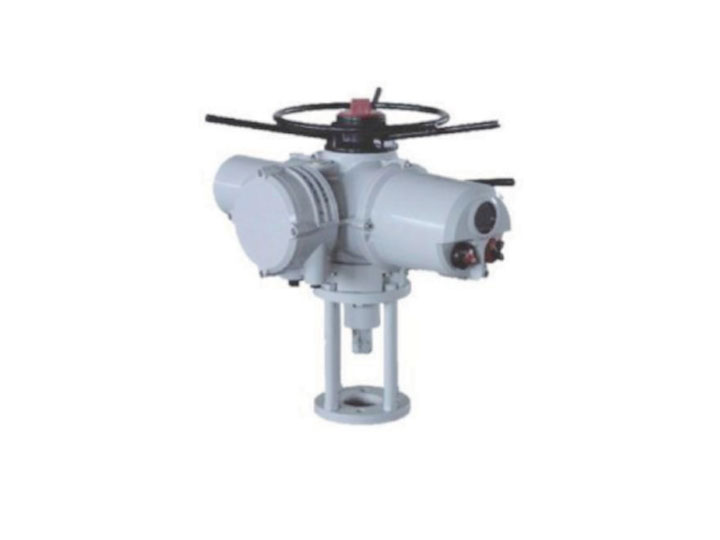

AIQ+VE 直行程智能電動執行機構

得益于AIQ執行機構的所有優點，AIQ+VE擁有線性輸出傳動系統，調節推力輸出可達100kN

1.AIQ18（AC380V）直行程：^大推力20000N，行程范圍10mm～100mm
2.AIQ18（AC220V）直行程：^大推力10000N，行程范圍10mm～100mm
3.AIQ25（AC380V）直行程：^大推力100000N，行程范圍40mm～100mm
4.AIQ25（AC220V）直行程：^大推力50000N，行程范圍40mm～100mm

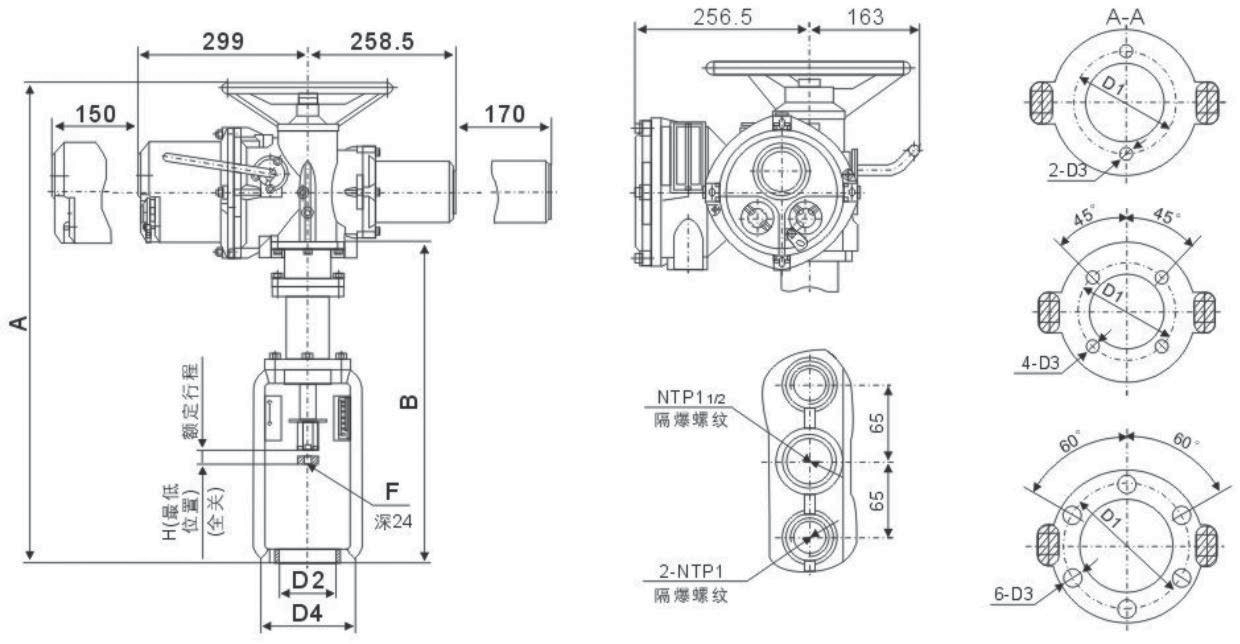

AIQ+VE執行機構結構尺寸

型號	額定負載（N）	額定行程	額定速度（min/s)	閥桿連接孔F	法蘭連接D1
AIQ18+VE64/1610K(F)NP	6400	10	16	M8*1.25	80
AIQ18+VE64/1616K(F)NP	6400	16	16	M8*1.25	80
AIQ18+VE64/1625K(F)NP	6400	25	16	M12*1.25	105
AIQ18+VE64/1640K(F)NP	6400	40	16	M12*1.25	105
AIQ18+VE64/1660K(F)NP	6400	60	16	M16*1.5	118
AIQ18+VE100/1625K(F)NP	10000	25	16	M16*1.5	118
AIQ18+VE100/1640K(F)NP	10000	40	16	M16*1.5	118
AIQ18+VE100/1660K(F)NP	10000	60	16	M16*1.5	118
AIQ18+VE160/1625K(F)NP	16000	25	16	M20*15	135
AIQ18+VE160/1640K(F)NP	16000	40	16	M20*15	135
AIQ18+VE160/1660K(F)NP	16000	60	16	M20*15	135
AIQ18+VE160/1600K(F)NP	16000	100	16	M20*15	135

型號	法蘭內孔D2	法蘭孔D3	D4	A	B	H
AIQ18+VE64/1610K(F)NP	Φ60D11	2-Φ11	125	629	376	81
AIQ18+VE64/1616K(F)NP	Φ60D11	2-Φ11	125	629	376	75
AIQ18+VE64/1625K(F)NP	Φ80D11	4-Φ11	140	728.5	446	121
AIQ18+VE64/1640K(F)NP	Φ80D11	4-Φ11	140	728.5	446	106
AIQ18+VE64/1660K(F)NP	Φ95D11	4-Φ11	150	768.5	488	108
AIQ18+VE100/1625K(F)NP	Φ95D11	4-Φ11	150	768.5	488	134
AIQ18+VE100/1640K(F)NP	Φ95D11	4-Φ11	150	768.5	488	128
AIQ18+VE100/1660K(F)NP	Φ95D11	4-Φ11	150	768.5	488	108
AIQ18+VE160/1625K(F)NP	Φ100D11	6-Φ18	165	845.5	565	209
AIQ18+VE160/1640K(F)NP	Φ100D11	6-Φ18	165	845.5	565	194
AIQ18+VE160/1660K(F)NP	Φ100D11	6-Φ18	165	845.5	565	174
AIQ18+VE160/1600K(F)NP	Φ100D11	6-Φ18	165	886.5	606	134

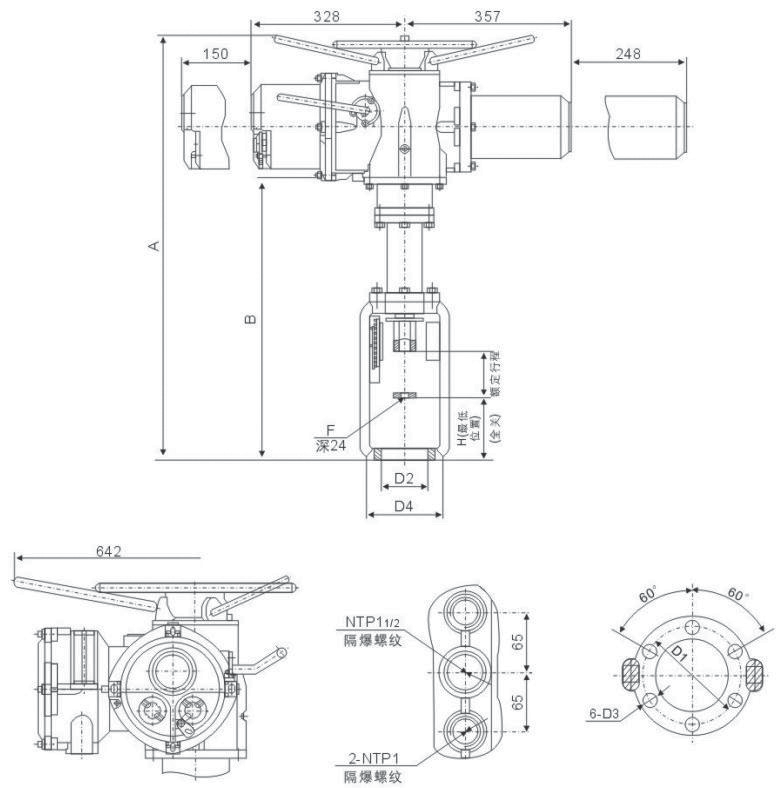

AIQ+VE執行機構結構尺寸

型號	額定負載 (N)	額定行程 (mm)	額定速度（min/s)	閥桿連接孔 F	法蘭連接 D1
AIQ25+VE250/1640K(F)NP	25000	40	1.6	M27*2	135
AIQ25+VE250/1660K(F)NP	25000	60	1.6	M27*2	135
AIQ25+VE250/1600K(F)NP	25000	100	1.6	M27*2	135

型號	法蘭內孔 D2	法蘭孔 D3	D4	A	B	H
AIQ25+VE250/1640K(F)NP	Φ100D11	6-Φ18	165	913	446	195.5
AIQ25+VE250/1660K(F)NP	Φ100D11	6-Φ18	165	913	446	175.5
AIQ25+VE250/1600K(F)NP	Φ100D11	6-Φ18	165	913	446	135.5
